| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | OEM |
| Πιστοποίηση: | ISO/RoHS/CE |
| Ποσότητα παραγγελίας min: | 200 μέτρα |
|---|---|
| Τιμή: | Negotiable |

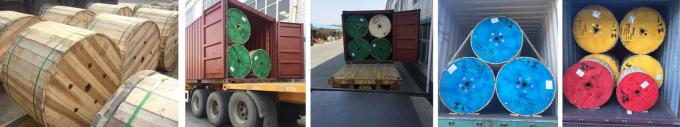

| Συσκευασία λεπτομέρειες: | Ξύλινο τύμπανο |
| Χρόνος παράδοσης: | 5-15day |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 50000meters την εβδομάδα |
| Πυρήνας αγωγών: | Ανοπτημένος χαλκός ή σκληρό συρμένο αργίλιο | Υλικό μόνωσης: | Διασυνδεμένο πολυαιθυλένιο (XLPE) |
|---|---|---|---|
| Θωρακισμένοι τύποι: | DSTA/SWA/AWA ή Unarmoured | Εξωτερικό υλικό θηκών: | Πολυβινυλικό χλωρίδιο (PVC) ή πολυαιθυλένιο το (PE) |
| Πρότυπα: | IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 ΤΩΝ BS | χρώμα: | Ο Μαύρος ή ως απαίτηση |

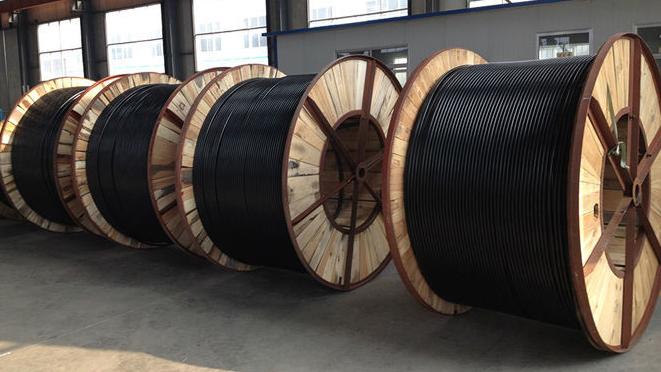

| Συσκευασία: | Τύμπανο ξύλινος-χάλυβα, τύμπανο χάλυβα, ξύλινο τύμπανο | Ειδικό Requiremets: | Πυρίμαχος, φλόγα - καθυστερών, χαμηλό αλόγονο καπνού ελεύθερο |
| Δείγμα: | Το Υ, παρείχε | εφαρμογή: | Υπόγεια, κατασκευή, βιομηχανική, διανομή δύναμης και γραμμή μετάδοσης |
| Τάση: | 3.6KV σε 35KV | ||
| Υψηλό φως: | 300mm2 MV Power Cables,300mm2 xlpe medium voltage cables,400mm2 MV Power Cables |
||
ΜΕΣΗ ΤΑΣΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
ΜΕΣΗ ΚΑΤΑΣΚΕΥΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
1. Αγωγός: Χαλκός ή αλουμίνιο (class1 ή κατηγορία 2)
2. Εσωτερικό ημιαγωγικό στρώμα
3. Μόνωση: Μελανωμένο σταυρός πολυαιθυλένιο (XLPE)
4. Εξωτερικό ημιαγωγικό στρώμα
5. Θωρακισμένος ή Unarmoured
6. Τύλιγμα του αγώγιμου υλικού
7. Οθόνη: Πλέξιμο των καλωδίων χαλκού ή της ταινίας χαλκού
8. Διαχωριστής
9. Εξωτερικό σακάκι: PVC ή PE
ΜΕΣΗ ΕΦΑΡΜΟΓΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
Με τα χαρακτηριστικά της σταθερής ικανότητας, της προηγμένης τεχνολογίας, των ευρέων υλικών πόρων, της χαμηλής τιμής, καλοί εύκαμπτου και εύκολος να βάλει και να διατηρήσει, το μονωμένο XLPE μέσο καλώδιο τάσης είναι κατάλληλο να τοποθετηθεί για τη γραμμή διανομής ισχύος με την εκτιμημένη τάση μέχρι 35kV.
ΜΕΣΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
2. Κατά τη διάρκεια του βραχυκυκλώματος (ο μέγιστος μόνιμος χρόνος είναι όχι περισσότερο από 5 δευτερόλεπτα), η ανώτατη θερμοκρασία του αγωγού καλωδίων είναι όχι περισσότερο από 250°C.
3. Το επίπεδο διαφοράς τοποθέτησης του καλωδίου δεν είναι περιορισμένο. Κατά τοποθέτηση του καλωδίου, περιβαλλοντική τη θερμοκρασία δεν είναι χαμηλότερη από 0°C.
4. Ελαφριά, καλή κάμπτοντας ιδιοκτησία και εύκολες εγκατάσταση και συντήρηση.
| ΤΥΠΟΣ | ΟΝΟΜΑ | Κύρια εφαρμογή | |
| Πυρήνας $cu | Πυρήνας Al | ||
| YJV/YJY | YJLV/YJLY | XLPE που μονώνεται, τυλιγμένο PVC/PE καλώδιο τροφοδοσίας |
Για την τοποθέτηση εσωτερική, σήραγγα, κανάλι και nderground. Ανίκανος να αντέξει τις εξωτερικές μηχανικές δυνάμεις, αλλά αντέξτε τη δύναμη έλξης κατά τη διάρκεια βαλμένος |
| YJV22/YJV23 | YJLV22/YJLV23 | XLPE που μονώνεται, ταινία χάλυβα θωρακισμένη, τυλιγμένο PVC/PE καλώδιο τροφοδοσίας |
Για την τοποθέτηση εσωτερική , σήραγγα, κανάλι και υπόγεια. Ικανός να αντέξει εξωτερικό μηχανικές δυνάμεις, αλλά ανίκανος να αντέξει τη μεγάλη δύναμη τραβήγματος |
| YJV32/YJV33 | YJLV32/YJLV33 | XLPE που μονώνονται, λεπτό χαλύβδινο σύρμα θωρακισμένο, τυλιγμένο PVC/PE καλώδιο τροφοδοσίας |
Για την τοποθέτηση στον άξονα, ποτίστε υπόγεια μεγάλη διαφορά του επιπέδου. Ικανός να αντέξει τις εξωτερικές μηχανικές δυνάμεις και να συγκρατήσει το τράβηγμα της δύναμης |
| YJV42/YJV43 | YJLV42/YJLV43 | XLPE που μονώνονται, παχύ χαλύβδινο σύρμα θωρακισμένο, τυλιγμένο PVC/PE καλώδιο τροφοδοσίας |
Για την τοποθέτηση στο νερό και το βυθό. Ικανός να αντέξει τη θετική πίεση και τράβηγμα της δύναμης |
| Τύπος | Προδιαγραφή |
Διάμετρος αγωγών
|
Ονομαστικό πάχος της μόνωσης | Ονομαστικό πάχος θηκών | Περ. εξωτερική διάμετρος του καλωδίου | Περ. βάρος του καλωδίου | |
| $cu | Al | ||||||
|
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC |
mm2 | χιλ. | χιλ. | χιλ. | χιλ. | kg/km | kg/km |
| 3×25 | 6.0 | 2.5 | 2.1 | 36.1 | 1660 | 1203 | |
| 3×35 | 7.0 | 2.5 | 2.1 | 38.3 | 2018 | 1383 | |
| 3×50 | 8.4 | 2.5 | 2.2 | 41.3 | 2481 | 1619 | |
| 3×70 | 10.0 | 2.5 | 2.4 | 45.1 | 3199 | 1959 | |
| 3×95 | 11.5 | 2.5 | 2.5 | 48.6 | 4064 | 2339 | |
| 3×120 | 13.0 | 2.5 | 2.6 | 52.9 | 4902 | 2729 | |
| 3×150 | 14.5 | 2.5 | 2.7 | 55.2 | 5758 | 3072 | |
| 3×185 | 16.2 | 2.5 | 2.8 | 59.8 | 6965 | 3609 | |
| 3×240 | 18.4 | 2.5 | 3.0 | 64.7 | 8724 | 4309 | |
| 3×300 | 20.5 | 2.5 | 3.2 | 70.5 | 10701 | 5154 | |
| 3×400 | 23.5 | 2.5 | 3.4 | 78.0 | 13417 | 6340 | |
